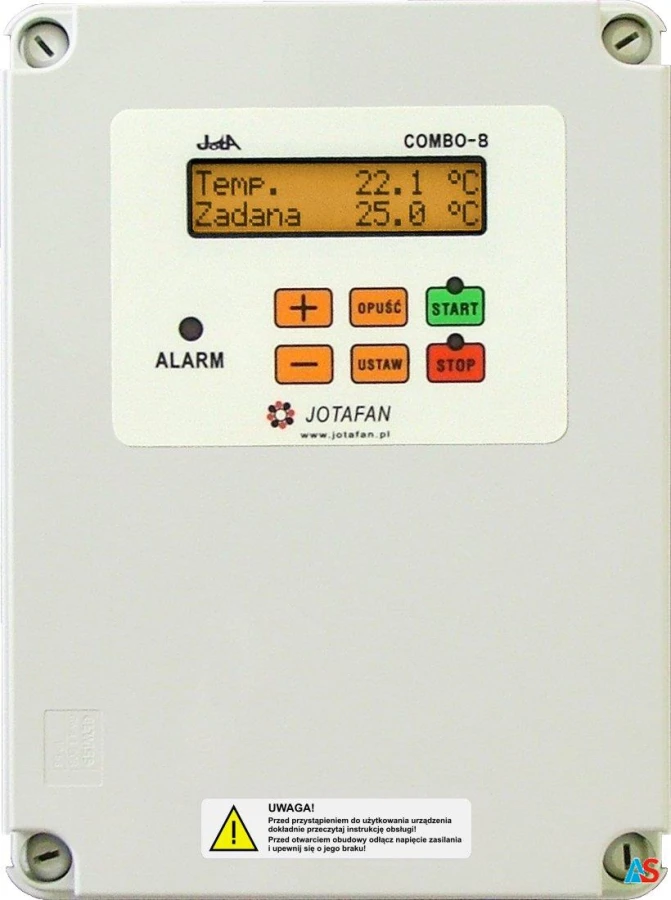

COMBO-8 jest urządzeniem służącym do utrzymywania temperatury w ośmiu sektorach (pomieszczeniach) na stałym, zadanym poziomie poprzez regulację dwupołożeniową (załącz/wyłącz) z możliwością nastawienia histerezy. W każdym sektorze można niezależnie załączyć lub wyłączyć proces regulacji temperatury oraz zdefiniować współpracę z wentylatorem (obniżanie temperatury do zadanej) lub z nagrzewnicą (zwiększanie temperatury do zadanej). Ponadto można zaprogramować cykliczne przewietrzanie pomieszczenia. Wszystkie obwody mocy są odseparowanie galwanicznie od obwodów sterujących.
W celu rozbudowy systemu oraz funkcjonalności regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485. Umożliwia to dołączenie dodatkowo do każdego sektora:
- do 4 modułów rozszerzenia sekcji płynnej wentylacyjnej (MODUŁ 6A, MODUŁ 6A-010),
- do 4 modułów rozszerzenia sekcji płynnej nagrzewnicowej (MODUŁ 6A, MODUŁ 6A-010),
- do 4 sterowników serwomotorów wlotów (INLET-010),
- czujnika temperatury i wilgotności RHT-01-GN,
- Modułu 010-2S do wytwarzania napięć analogowych 0..10 V do płynnego sterowania urządzeń wykonawczych (falowniki, serwomotory wlotów, itp.).
Właściwości:
- osiem niezależnie sterowanych sektorów,
- pomiar temperatury czujnikiem cyfrowym TEMP-201 po jednym na sektor oraz jednego czujnika temperatury zewnętrznej, dziewięć czujników w komplecie,
- pomiar temperatury i wilgotności względnej powietrza za pośrednictwem czujnika RHT-01-GN po jednym sektor,
- osiem wbudowanych sekcji „załącz/wyłącz” do sterowania z wyjściem beznapięciowym (zestyki przekaźnika C i NO, obciążalność do 3 A), z których każda może pracować jako wentylacyjna albo nagrzewnicowa,
- moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji „załącz/wyłącz”, sterowniki serwomotorów wlotów, itd.),
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,
- duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.
Funkcje:
- wybór trybu pracy każdej sekcji wbudowanej (wentylacja/nagrzewanie),
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną (niezależnie dla każdego sektoru),
- przewietrzanie: nastawy cykli i wybór wyjść,
- programowo określany czas reagowania regulacji,
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury,
