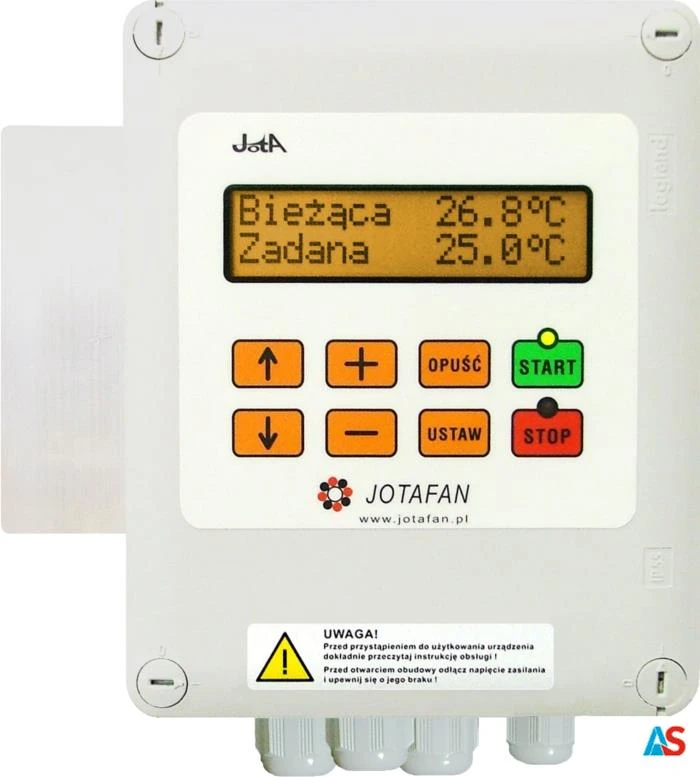

TERMISTAT-6-AL-485-LCD regulator mikroklimatu sterujący pracą wentylatorów oraz nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada jedno elektroniczne wyjście sterujące, z płynną regulacją mocy (sekcja pierwsza). W celu rozbudowy systemu oraz funkcjonalności regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485.
Umożliwia to dołączenie dodatkowo:
- do 8 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010),
- do 4 sterowników serwomotorów wlotów (INLET-010),
- rozszerzenie ilości sekcji załącz/wyłącz – maksymalnie do 8 niezależnie programowanych sekcji (Moduł 4ZW),
- czujnika temperatury i wilgotności RHT-01-GN,
- Modułu 010-2S do wytwarzania napięć analogowych 0..10 V do płynnego sterowania urządzeń wykonawczych (falowniki, serwomotory wlotów, itp.).
Właściwości:
- pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,
- pomiar temperatury i wilgotności względnej powietrza za pośrednictwem czujnika RHT-01-GN, a także sterowanie wentylacją zależnie od wilgotności (funkcja osuszania),
- wbudowane jedno „płynne” wyście sterujące, które umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 6 A,
- moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej, sterowniki serwomotorów wlotów, itd.),
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,
- duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.
Funkcje:
- wybór trybu pracy wyjść (wentylacja/nagrzewanie),
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,
- określanie minimum i maksimum sterowania sekcji płynnej,
- „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,
- przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej temperatury w obiekcie),
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury, braku komunikacji z modułami zewnętrznymi,
- zróżnicowanie charakterystyki pracy wlotów względem sekcji płynnej w celu wywołania podciśnienia,
- możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
