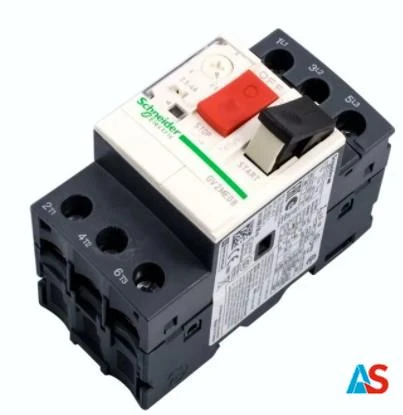

Głównym zadaniem wyłączników silnikowych jest zabezpieczenie silnika przed skutkiem przeciążeń, zwarć oraz zaniku faz, dzięki temu można uchronić tę maszynę przed awarią, a co za tym idzie przed bardzo dużymi kosztami związanymi z postojem. Powyższy wyłącznik silnikowy GV2ME08 marki Schneider charakteryzuje się następującymi właściwościami:
- trzybiegunowy
- połączenie śrubowe do obwodu głównego
- stopień ochrony IP20
- nastawa wyzwalacza przeciążeniowego od 2,5 do 4A
- znamionowa moc pracy przy AC-3, 400V 1,5kW
- znamionowa zdolność łączeniowa zwarciowa przy 400V, AC 100kA
- znamionowy prąd ciągły 4
Zalety:
Kompletna ochrona skoncentrowana w jednym produkcie Kompaktowe i proste w wyborze, wyłączniki silnikowe TeSys GV2 mają jedynie 45mm szerokości i są kwalifikowane ze względu na parametry i funkcje: rodzaj sterowania, zdolność wyłączania, ochrona silnika i akcesoria....
Zastosowanie:
- Przemysł, infrastruktura, budownictwo, itd.:
- Sterowanie i zabezpieczenie silników, zgodnie z normami IEC 947-2 i IEC 947-4-1.,
- Łatwe do dołączenia do dowolnej konfiguracji poprzez montaż śrubowy lub zaciskowy do szyn montażowych..
- Duża zdolność zwarciowa, brak konieczności dodatkowego dobezpieczenia aparatów..
- 3 zabezpieczenia w jednym aparacie (przed przeciążeniem, zwarciem i zanikiem fazy).
- Możliwość zablokowania aparatu na kłódkę, bez dodatkowych elementów.
Wymiary logistyczne:
- Długość (m): 0.09
- Szerokość (m): 0.085
- Wysokość (m): 0.047
- Waga (kg): 0.26
- Objętość (m3): 0.36
Dane techniczne:
- Producent: SCHNEIDER
- Marka: SCHNEIDER ELECTRIC
- Typ produktu: WYŁĄCZNIK
- Budowa urządzenia: Kompletne urządzenie w obudowie
- Czułość na zanik fazy: tak
- Głębokość: 78.2
- Liczba biegunów: 3
- Rodzaj elementu wykonawczego: Przycisk
- Rodzaj podłączenia styków głównych: Połączenie śrubowe
- Sposób wyzwalania: Termomagnetyczny
- Stopień ochrony (IP): IP20
- Szerokość: 44.5
- Wysokość: 89
- Z zabezpieczeniem termicznym: tak
- Zabezpieczenie termiczne: tak
- Zakres nastawy wyzwalacza przeciążeniowego: 2.5 ... 4
- Zakres nastawy wyzwalacza zwarciowego: 0 ... 0
- Ze zintegrowanym stykiem pomocniczym: nie
- Ze zintegrowanym wyzwalaczem podnapięciowym: nie
- Znamionowa moc pracy dla AC-3, 230 V: 0.75
- Znamionowa moc pracy dla AC-3, 400 V: 1.5
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC: 100
- Znamionowe napięcie pracy: 230 ... 690
