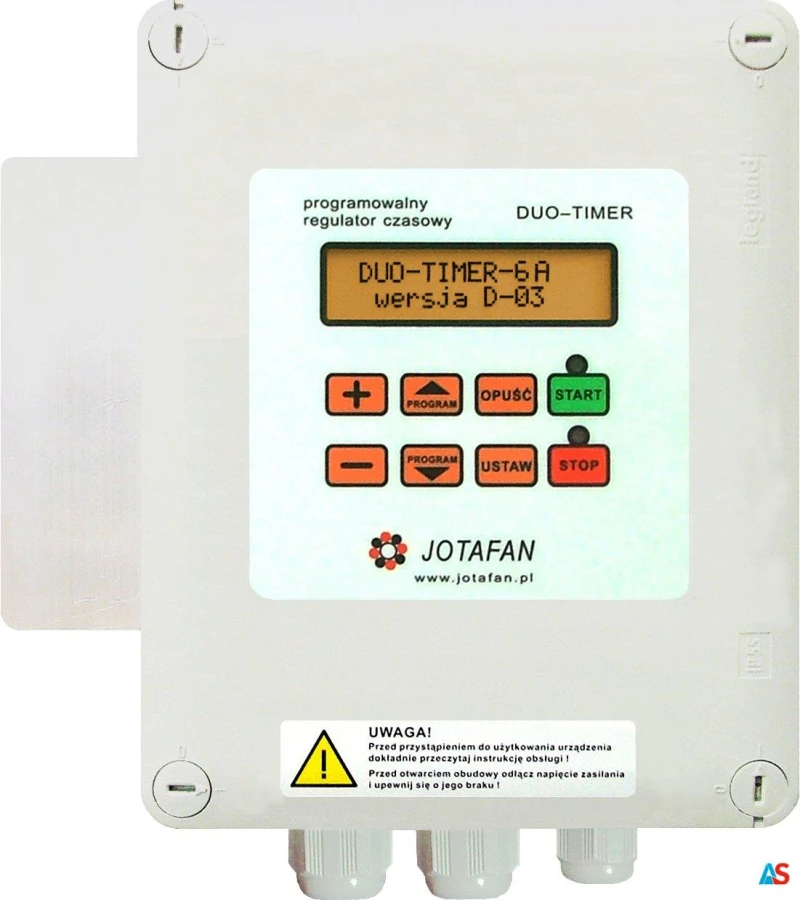

DUO−TIMER-6A to programowalny sterownik czasowy do sterowania dwiema sekcjami oświetlenia. Pierwsza sekcja jest przeznaczona do płynnego sterowania oświetleniem żarowym, a druga, typu „załącz-wyłącz” – oświetleniem energooszczędnym (wymagany jest zewnętrzny stycznik). W celu rozbudowy systemu regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485. Umożliwia to dołączenie dodatkowo do 8 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010).
Urządzenia posiadają wbudowane filtry przeciwzakłóceniowe ograniczające poziom zakłóceń wnoszonych do sieci zasilającej. Moc oraz sposób zasilania energooszczędnych źródeł światła zależą od zastosowanych styczników zewnętrznych.
Zasada działania:
Jeżeli zostanie osiągnięta pełna moc sterowania płynnego (sekcja 1), to w następnym kroku zostanie zasilona cewka stycznika dołączona do zacisków regulatora (sekcja 2) i załączą się energooszczędne lampy świetlówkowe, a lampy żarowe zostaną automatycznie, płynnie wyłączone. Podczas wyłączania sekcji drugiej czynności zostaną wykonane w kolejności odwrotnej, tj.: w pierwszej kolejności zostaną płynnie włączone lampy żarowe na 100 % mocy, następnie wyłączą się lampy świetlówkowe i nastąpi płynne wyłączanie lamp żarowych do zadanego progu. Proces ten zapobiega nagłej zmianie natężenia oświetlenia.
Regulator posiada dwa tryby pracy: ręczny oraz automatyczny. W trybie ręcznym Użytkownik samodzielnie ustawia natężenie oświetlenia, w automatycznym natomiast wykonuje się uprzednio zaprogramowany cykl zmian sterowania. W trybie automatycznym można ustawić do 9 aktywnych kroków (załączeń i wyłączeń) realizowanych w cyklu dobowym. Czas zmiany poziomu sterowania z minimalnego na maksymalny (i odwrotnie) zawiera się w przedziale od 5 sekund do 90 minut.
Ponadto regulator posiada programowaną charakterystykę natężenia światła w funkcji poziomu sterowania w celu uwzględnienia nieliniowej zależności pomiędzy tymi wielkościami (edycja nastaw kalibracyjnych). Pokazywana w procentach wartość sterowania płynnego jest przybliżoną, zaprogramowaną wartością natężenia światła, a nie mocy elektrycznej zasilającej lampy.
Właściwości:
- bezpośrednie sterowanie płynne oświetleniem żarowym w pierwszej sekcji (230 V, 50 Hz, prąd obciążenia o natężeniu do 6 A),
- bezpośrednie sterowanie stycznikami w drugiej sekcji (dla oświetlenia energooszczędnego, 230 V, 50 Hz, 0,5 A),
- współpraca sekcji pierwszej i drugiej zapewniająca efekt powolnego załączania i wygaszania oświetlenia (płynne rozjaśnianie sekcji pierwszej → załączenie sekcji drugiej → płynne wygaszenie sekcji pierwszej),
- praca ręczna z możliwością programowania docelowego poziomu i szybkości zmiany oświetlenia,
- praca automatyczna – do dziewięciu cykli rozjaśniania/wygaszania (szerokie możliwości określenia czasów załączenia/wyłączenia oraz poziomów oświetlenia).
