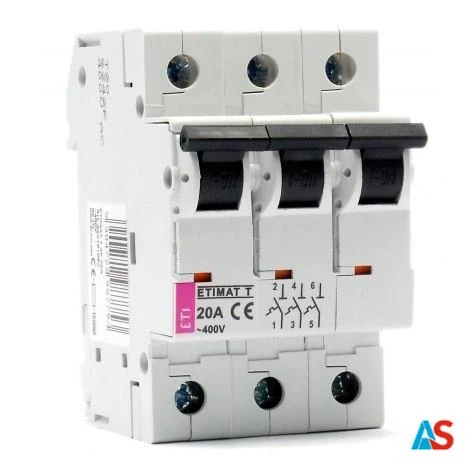

Ogranicznik mocy ETI 3P 20A 002181062
Zastosowanie-ogranicznik mocy ETIMAT T 3P 20 A (wyłącznik nadprądowy) jest przeznaczony do montażu w rozdzielnicy jako zabezpieczenie przedlicznikowe (rys.1). zadaniem tego zabezpieczenia jest selektywne wyłączanie w stosunku do zabezpieczenia nadprądowego odbiorcy z4. prąd znamionowy ogranicznika mocy ETIMAT T dobiera się do mocy przyłączeniowej/umownej odbiorcy. Ograniczniki mocyy ETIMAT T w zakresie swoich prądów znamionowych zastępują wyłączniki selektywne.
Ogranicznik mocy ETIMAT T 3P 20 A jest wyłącznikiem nadprądowym pozbawionym członu zwarciowego i posiada tylko człon przeciążeniowy (termiczny). Wyłącznik zaplombowany (zablokowany dostęp do jego zacisków prądowych) instaluje się w rozdzielnicy tak, aby jego dźwignia napędowa była dostępna dla odbiorcy, który w razie samoczynnego zadziałania na skutek przekroczenia mocy przyłączeniowej lub z innych powodów może go samodzielnie załączyć bez wzywania ekipy zakładu energetycznego.
- Napięcie znamionowe Un: 230 V/400 V AC
- Prądy znamionowe In: 20 A
- Napięcie znamionowe izolacji Ui: 500 V
- Stopień ochrony: IP20
- Zwarciowa zdolność wyłączania: 6 kA*
- Zakres temperatury pracy: -25°C do +50°C
- Wilgotność otoczenia: 50% przy temp. 40°C i 90% przy temp. 20°C
- Przyłączalność przewodów: 1-25 mm2, max. 3 Nm
- Zgodność z normami: PN-EN 60898-1:2007
